【产品简介】
筛板式槽型水力分级机又称典瓦(Denver)型水力分级机，是利用筛板造成干涉沉降条件的设备。机体外形为一角锥形箱，箱内用垂直隔板分成4~8个分级室。每个室的断面积为200mm×200mm。在距室底一定高度处设置筛板。
筛板上钻有36~72个直径为3~5mm的筛孔。压力水由筛板下方给入，经筛孔向上流动。在筛板上方悬浮着矿粒群，进行干涉沉降分层。粗颗粒通过筛板中心孔排出，排出量用锥形塞控制。
筛板式水力分级机的优点是构造简单，不需要动力。与机械搅拌式水力分级机比较，高度较小，便于配置。可以根据选厂处理能力的不同，制成四室、六室、八室等不同的规格。这种分级机在我国中小型钨矿选矿厂应用较多。

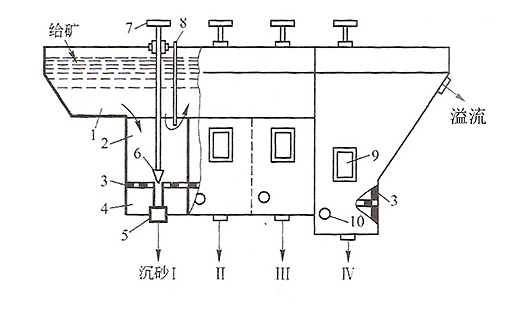

产品结构图：
技术参数
|
项 目规 格 |
给矿 |
给矿浓度 |
上升水压 |
筛口尺寸 |
生产能力 |
外型尺寸(mm) |
|
240×240 |
0—3 |
20%~26% |
150~200 |
240×240 |
5—8 |
1818×1138×1680 |
|
200×200 |
0-3 |
20%~26% |
150~200 |
200×200 |
4-5 |
1650×1100×1600 |
