【产品简介】
一款吸浆/不吸浆联合的自吸气机械搅拌式浮选机组。
【有效容积】
0.15～24m3
【产品改进】
BF型浮选机分为I型和II型，I型参照SF型改进设计，II型参照JJF型改进设计，I型为吸入槽，II型为直流槽，通常均简称BF型。
吸气量大，功耗低；
叶轮由闭式双截椎体组成，可产生强的矿浆下循环；
每槽兼有吸气、吸浆和浮选三重功能，自称浮选回路，不需任何辅助设备，水平设备，便于流程变更。
矿浆循环合理，能较大限度地减少粗砂沉淀。
设有矿浆面的自控和电控装置，调节方便。
叶轮旋转时，上下叶轮腔内的矿浆在上下叶片的作用下产生离心力而被甩向四周，使上下叶轮腔内形成负压区。同时，盖板上部的矿浆经盖板上的循环孔被吸入上叶轮腔内，形成矿浆上循环。下叶片向四周甩出矿浆时，其下部矿浆向中心补充，这样就形成了矿浆的下循环。而空气经吸气管、中心筒被吸入到上叶轮腔，与被吸入的矿浆相混合，形成大量细小气泡，通过盖板稳流后，均匀地弥散在槽内，形成矿化气泡。矿化气泡上浮至泡沫层，由刮板刮出即为泡沫产品。

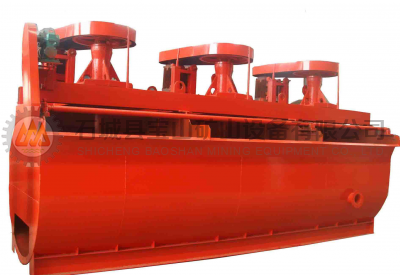

BF型浮选机结构如图，主要由叶轮、盖板、主轴、中心筒、槽体等组成。整个叶轮结构安装在槽体主梁上，由电动机通过三角皮带驱动。本机结构特点为叶轮由闭式双截锥体组成，可产生强的矿浆下循环。本机还可以设有矿浆的自控装置，调节液面。
BF型浮选机适用于黑色金属的选别，还可用于非金属如莹石、滑石，更广泛用于选别金、银、铜、铁、钨、铅、锌、锡、钼、镍、钽、铌、锰矿石等有色金属，也可以用于黑色金属和非金属的粗选和精选。
|
型号 |
有效容积 (m3) |
长×宽×高 (mm) |
叶轮直径 (mm) |
叶轮圆周速 度(m/s) |
空气吸入量 (m3/m2-min) |
电动机型号 |
电动机功率 (kW) |
处理能力 (m3/min) |
单槽重量 (kg) |
|
BF-0.15 |
0.15 |
550×550×600 |
200 |
6 |
0.9~1.05 |
Y112M-6 |
2.2 |
0.06~0.16 |
270 |
|
BF-0.25 |
0.25 |
650×600×700 |
250 |
Y100L-6 |
1.5 |
0.12~0.28 |
370 |
||
|
BF-0.37 |
0.37 |
740×740×750 |
286 |
7.2 |
Y90L-4 |
0.2~0.4 |
470 |
||
|
BF-0.65 |
0.65 |
850×950×900 |
300 |
7.35 |
0.9~1.10 |
Y132S-6 |
3 |
0.3~0.7 |
932 |
|
BF-1.2 |
1.2 |
1050×1150×1100 |
450 |
7.02 |
Y132M2-6 |
5.5 |
0.6~1.2 |
1370 |
|
|
BF-2.0 |
2 |
1400×1450×1120 |
500 |
7.5 |
Y160M-6 |
7.5 |
1.0~2.0 |
1750 |
|
|
BF-2.8 |
2.8 |
1650×1650×1150 |
550 |
8.06 |
Y180L-8 |
11 |
1.4~3.0 |
2130 |
|
|
BF-4.0 |
4 |
1900×2000×1200 |
650 |
8 |
Y200L-8 |
15 |
2.4 ~4.0 |
2585 |
|
|
BF-6.0 |
6 |
2200×2350×1300 |
700 |
7.5 |
Y225S-8 |
18.5 |
3.0~6.0 |
3300 |
|
|
BF-8.0 |
8 |
2250×2850×1400 |
760 |
Y225M-8 |
22 |
4.0~8.0 |
4130 |
||
|
BF-10 |
10 |
2250×2850×1700 |
7.52 |
5.0 ~10 |
4500 |
||||
|
BF-16 |
16 |
2850×3800×1700 |
850 |
8.7 |
Y280S-8 |
37 |
8.0 ~16 |
8320 |
|
|
BF-20 |
20 |
2850×3800×2000 |
Y280S-8 |
45 |
10.0 ~20 |
8670 |
|||
|
BF-24 |
24 |
3150×4150×2000 |
920 |
Y315S-8 |
55 |
12.0 ~24 |
8970 |
