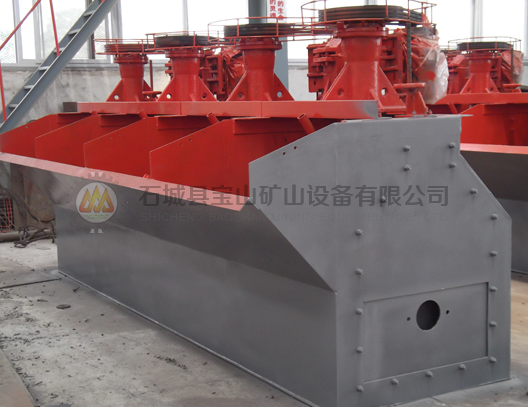

【产品简介】
一款不吸浆、自吸气的机械搅拌式浮选机。
【有效容积】
4～20m3
【产品改进】
槽型浅，定子高度低于叶轮，矿浆循环量大，能耗低；定子为带有椭圆孔的圆筒，有利于矿浆与空气的分散与混合；配置伞形带孔分散罩，矿浆面稳定。
矿浆循环量大，可达2.5倍，有利于矿、药、气三者的矿化。
浅槽型，叶轮直径小，转速低，电耗较低。
叶轮与钉子间隙大，定子为带有椭圆孔的圆筒，有利于空气与矿浆混合和分散；
吸气量大，分散效果好。
搅拌程度适中，固体颗粒悬浮好，不沉槽，停车不用放矿。
可处理的粒度范围宽，选矿回收率高。
机械搅拌，自吸气，不能自吸矿浆，作业间需阶梯配置(落差为300-400mm)。
可与SF型浮选机构成联合浮选机组，SF型浮选机作吸入槽，JJF型作直流槽。
工作原理
JJF型浮选机工作时，便在竖筒和导流管产生涡流，此涡流形成负压，将空气从进气管吸入，在叶轮和定子区内与经导流管吸进的矿浆混合。该浆气混合流由叶轮形成切线方向运动，再经定子的作用转换成径向运动，并均匀的分布在浮选槽中。矿化气泡上升至泡沫层，单边或双边刮出即为泡沫产品。

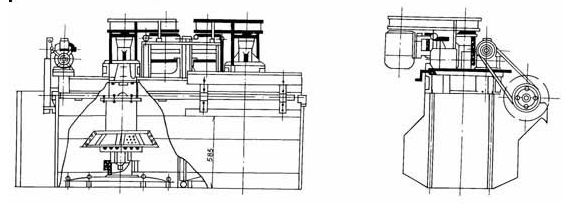

JJF型浮选机主要由槽体、叶轮、定子、分散罩、假低、导流管、竖筒、调节环组成。
浅槽型，叶轮直径小，转速低，电耗较低。
叶轮与定子间隙大，定子为带有椭圆孔的圆筒，有利于空气与矿浆混合和分散。
定子的高度比叶轮低，矿浆循环量大，可达2.5倍。
伞型带孔分散罩，可使叶轮产生的涡流与泡沫层隔开，以便矿浆面保持平稳。
JJF型浮选机可广泛用于有色金属、黑色金属、和非金属矿物的选别，适合于大、中型浮选厂的粗选和扫选作业。
技术参数
|
型 号 |
有效容积 (m3) |
处理能力(m3/min) |
叶轮直径 (mm) |
叶轮转速 (r.p.m) |
搅拌用电机功率 (kw) |
刮板用电机功率 (kw) |
单槽重量 (kg) |
|
JJF-4 |
4 |
2.0-4 |
410 |
305 |
11 |
1.5 |
2303 |
|
JJF-5 |
5 |
2.0-6 |
410 |
305 |
11 |
1.5 |
2416 |
|
JJF-8 |
8 |
4.0-12 |
540 |
233 |
22 |
2.2 |
4507 |
|
JJF-10 |
10 |
5.0-10 |
540 |
233 |
22 |
1.5 |
4820 |
|
JJF-16 |
16 |
5.0-16 |
700 |
180 |
37 |
1.5 |
7657 |
|
JJF-20 |
20 |
5.0-20 |
770 |
180 |
45 |
1.5 |
8505 |
