【产品简介】
一款自吸浆、自吸气的矿用浮选机。
【有效容积】
0.37～20m3
【产品改进】
叶轮两面带有后倾式叶片，可实现槽内矿浆双循环；
前倾式槽体，死角小，泡沫运动速度快。
吸气量大、功耗低。
易损件寿命长。
本矿用浮选机的每个槽兼有吸气、吸浆和浮选三重功能，自成浮选回路，不需任何辅助设备，水平配置，便于流程的变更。
矿浆循环合理，能较大限度地减少粗砂沉淀，有利于粗粒矿物浮选。
设有矿浆面的自控装置，调节方便。
叶轮带有后倾式的上下叶片。上叶片产生矿浆上循环，下叶片产生矿浆下循环。
机械搅拌，自吸气，自吸矿浆。
可与JJF型浮选机构成联合浮选机组，作为每一个作业的吸入槽。
SF型浮选机叶轮旋转时，上下叶轮腔内的矿浆在上下叶片的作用下产生离心力而被甩向四周，使上下叶轮腔内形成负压区。同时，盖板上部的矿浆经盖板上的循环孔被吸入上叶轮腔内，形成矿浆上循环。下叶片向四周甩出矿浆时，其下部矿浆向中心补充，这样就形成了矿浆的下循环。而空气经吸气管、中心筒被吸入到上叶轮腔，与被吸入的矿浆相混合，形成大量细小气泡，通过盖板稳流后，均匀地弥散在槽内，形成矿化气泡。矿化气泡上浮至泡沫层，由刮板刮出即为泡沫产品。
SF型浮选机采用了结构新颖的前倾式槽体，双面叶片水轮，配有导流管和假底装置，槽内矿浆按固定的流动方式进行上、下双循环，有利于粗粒矿物的悬浮，可自吸空气，自吸矿浆，不需要泡沫泵。

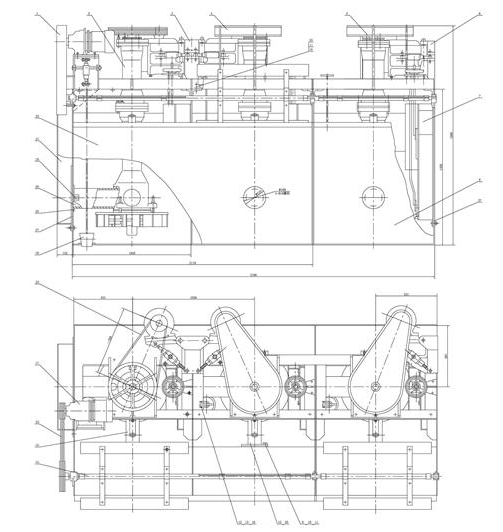

产品拆分图
SF型浮选机是矿用浮选机，可广泛用于有色金属、黑色金属、和非金属矿物的选别，适合于大、中型浮选厂的粗选和扫选作业。
|
型号 |
有效容积 (m3) |
处理能力 (m3/min) |
叶轮直径 (mm) |
叶轮转数 (r/min) |
搅拌用电机功率 (kW) |
刮板用电机功率 (kW) |
单槽重量 (kg) |
|
SF-0.37 |
0.37 |
0.2~0.4 |
300 |
352~442 |
1.5 |
0.55 |
468 |
|
SF-0.7 |
0.7 |
0.3~1.0 |
350 |
336~384 |
3 |
1.1 |
629 |
|
SF-1.2 |
1.2 |
0.6~1.6 |
450 |
312 |
5.5 |
1.1 |
1373 |
|
SF-2 |
2 |
1.5 ~3 |
550 |
280 |
11 |
1.5 |
1879 |
|
SF-2.8 |
2.8 |
1.5~3.5 |
550 |
280 |
11 |
1.5 |
1902 |
|
SF-4 |
4 |
2.0 ~4 |
650 |
235 |
15 |
1.5 |
2582 |
|
SF-6 |
6 |
3~6 |
760 |
191 |
30 |
2.2 |
3540 |
|
SF-8 |
8 |
4.0 ~8 |
760 |
191 |
30 |
2.2 |
4129 |
|
SF-16 |
16 |
5.0 ~16 |
850 |
169~193 |
45 |
1.5 |
7415 |
|
SF-20 |
20 |
10 ~12 |
850 |
169~193 |
45 |
1.5 |
9828 |
