【产品简介】
一款自吸气的机械搅拌式棒型浮选机。
【有效容积】
1～4m3
【产品改进】
槽底与棒条之间设有凸台，起向导作用，可加快浆气混合物冲向槽底的速度； 槽底与棒条之间设有弧形稳流板，可向槽体四周运动，使其在槽内均匀分布，并呈W型的轨迹运动。
搅拌粒度较强，浆气运动轨迹好，特别适于比重大、沉降速度快、物料较粗矿物料选别。
浆、气、药混合均匀。
浮选速度快。
棒型浮选机主要是利用叶轮或棒型轮回转所产生的负压，将空气从中空轴吸入，然后浮选轮将其分割形成微小气泡，再由叶轮或棒型轮强烈的搅拌与抛射，使得矿浆与空气充分的混合，这种浆气混合物在浮选轮的斜棒作用下，经捕收剂作用的有用矿物颗粒，选择性地附着于气泡上，上浮至矿浆面，由刮板刮入精矿槽内，从而完成分选作业。

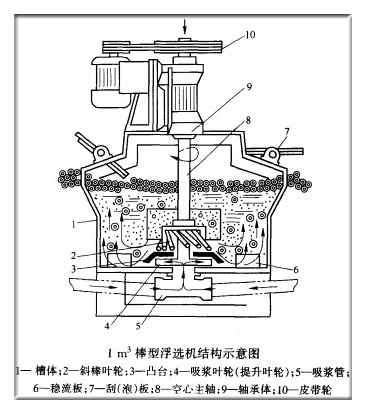

产品结构
棒型浮选机主要特点是由斜棒轮、凸台、弧形稳流板等构成的充气搅拌器组，叶轮由12根斜锥棒条与一个圆盘组合而成，每根棒条与棒轮旋转的相反的方向后倾45°角，自上而下向外扩张15°的锥角。这种设计可在旋转时，斜棒的线速度越往下越大，从而增大搅拌作用。
|
型号 |
槽类型 |
有效容积(m3) |
处理能力(m3/min) |
叶轮直径(mm) |
叶轮转速(r.p.m) |
搅拌用电机功率（kw) |
刮板用电机功率（kw)) |
4槽重量(kg) |
|
XJB-1 |
吸入槽 |
1 |
1.5-1.7 |
400 |
440 |
5.5 |
1.5 |
5344 |
|
XJB-1 |
直流槽 |
1 |
1.5-1.7 |
410 |
410 |
4 |
0.8 |
5344 |
|
XJB-1D |
吸入槽 |
1 |
1.5-1.7 |
400 |
440 |
5.5 |
1.5 |
5479 |
|
XJB-1D |
直流槽 |
1 |
1.5-1.7 |
410 |
410 |
4 |
0.8 |
5479 |
|
XJB-2 |
吸入槽 |
2 |
1.5-1.4 |
450 |
360 |
15 |
1.1 |
9071 |
|
XJB-2 |
直流槽 |
2 |
1.5-1.4 |
540 |
360 |
11 |
1.1 |
9071 |
|
XJB-2D |
吸入槽 |
2 |
1.5-1.4 |
450 |
360 |
15 |
1.1 |
9320 |
|
XJB-2D |
直流槽 |
2 |
1.5-1.4 |
540 |
360 |
11 |
1.1 |
9320 |
|
XJB-4 |
吸入槽 |
4 |
2.0-4 |
700 |
280 |
18.5 |
1.1 |
16325 |
|
XJB-4 |
直流槽 |
4 |
2.0-4 |
510 |
280 |
18.5 |
1.1 |
16325
|
