  • KYF型充气搅拌式浮选机
  • 【产品简介】

    一款不吸浆的充气机械搅拌式浮选机(参照OK型浮选机设计)。

    【有效容积】

    1~38m3

    【产品改进】

    叶片后倾式锥形叶轮,结构简单,搅拌能力强,能耗低;

    在叶轮腔中装置了多孔圆筒形空气分配器,空气分散均匀;

    采用U形槽体,尾砂沉积少;

    优势特点

    叶轮是一种叶片后倾一个角度的锥形叶轮,搅拌能力强,结构简单;

    功耗很小,可节能30-50%

    在叶轮腔中装置了多空圆筒形空气分配器,空气分散均匀,其将结合好。

    矿粒悬浮好,浮选指标高

    采用U形槽体,尾砂沉积少;

    易损件磨损轻,寿命长;

    机械搅拌式,不能自吸气,不能自吸矿浆,作业间需阶梯配置。

    可与XCF型浮选机构成联合浮选机组作直流槽。

    工作原理

    KYF型充气机械搅拌式浮选机的叶轮旋转时,槽内矿浆从四周经槽底由叶轮下端吸入叶轮叶片间,同时,由鼓风机给入的低压空气经风道、空气调节阀、空心主轴进入叶轮腔的空气分配器中,通过分配器周边的孔进入叶轮叶片间,矿浆与空气在叶轮叶片间进行充分混合后,由叶轮上半部周边排出,排出的矿流向斜上方运动,由安装在叶轮四周斜上方的定子稳定和定向后,分散到整个槽子中。矿化气泡上升到槽子表面形成泡沫,泡沫自流到泡沫槽中,矿浆再返回叶轮区进行再循环,另一部分则通过槽间壁上的流通孔进入下槽进行再选别。

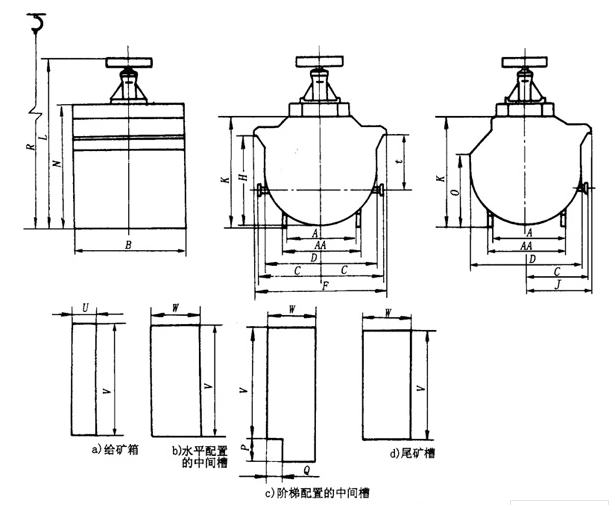

    产品结构图


    KYF型充气机械搅拌式浮选机(矿用浮选机)有U型槽体浮选机和柱型槽体浮选机两种,浮选机主要由叶轮、定子、主轴、轴承体、空气调节阀和槽体等组成,如图所示。

    KYF型充气机械搅拌式浮选机(矿用浮选机)适用于大、中型选矿厂粗选和精选作业,可选别有色金属、黑色金属和非金属矿物,入选物料粒度范围为0.3~0.01mm(-0.074mm粒级含量>50%)。

    技术参数

    型号

    有效容积 (m3)

    处理能力 (m3/min)

    叶轮直径 (mm)

    叶轮转数 (r/min)

    鼓风机风压 (kPa )

    最大充气量 (m3/m2-min)

    搅拌用电机功率 (kW)

    刮板用电机功率 (kW)

    重量
    (kg)

    KYF-1

    1

    0.2 ~1

    340

    281

    > 12.6

    2

    4

    0.75

    903

    KYF-2

    2

    0.4 ~2

    410

    247

    > 14.7

    2

    5.5

    1.1

    1419

    KYF-3

    3

    0.6 ~3

    480

    219

    > 19.8

    2

    7.5

    1.5

    1885

    KYF-4

    4

    1.2 ~4

    550

    200

    > 19.8

    2

    11

    1.5

    2206

    KYF-8

    8

    3.0 ~8

    630

    175

    > 21.6

    2

    15

    1.5

    3984

    KYF-10

    10

    4.0 ~10

    630

    192

    > 21.6

    2

    22

    1.5

    4406

    KYF-16

    16

    4.0 ~16

    740

    160

    > 25.5

    2

    30

    1.5

    5900

    KYF-24

    24

    4.0 ~24

    800

    150

    > 30.4

    2

    30

    1.5

    7500

    KYF-38

    38

    10.0 ~38

    880

    139

    > 34.3

    2

    45

    1.5

    10300
